09 paź Krata zgrzewana czy prasowana? Różnice, zalety i zastosowanie
Krata zgrzewana i krata prasowana różnią się sposobem łączenia: w kracie zgrzewanej pręty poprzeczne są zgrzane z płaskownikami nośnymi, a w prasowanej płaskowniki poprzeczne są wciśnięte w nacięcia płaskowników nośnych. Przy tym samym płaskowniku nośnym i rozstawie podpór obie przenoszą według tabel Stolmex praktycznie takie same obciążenia. Wybór zależy więc głównie od oczka, wyglądu, sposobu użytkowania i rozpiętości. Krata zgrzewana to standard pomostów i podestów przemysłowych, prasowana sprawdza się tam, gdzie liczy się estetyka i gęste oczko. Poniżej porównujemy obie technologie punkt po punkcie.
W skrócie
- Krata zgrzewana: pręty poprzeczne zgrzewane z płaskownikami, płaskowniki nośne do 70×5 mm, typowe oczko 34×38 mm, dostępna z magazynu.
- Krata prasowana: płaskowniki poprzeczne wciskane na zimno, równa powierzchnia, oczka od 11,1 mm, płaskowniki nośne do 50×3 mm.
- Nośność decyduje płaskownik nośny, a nie technologia łączenia.
- Duże rozpiętości i ciężkie obciążenia: krata zgrzewana. Architektura, ruch w obuwiu na obcasach, małe kółka: krata prasowana.

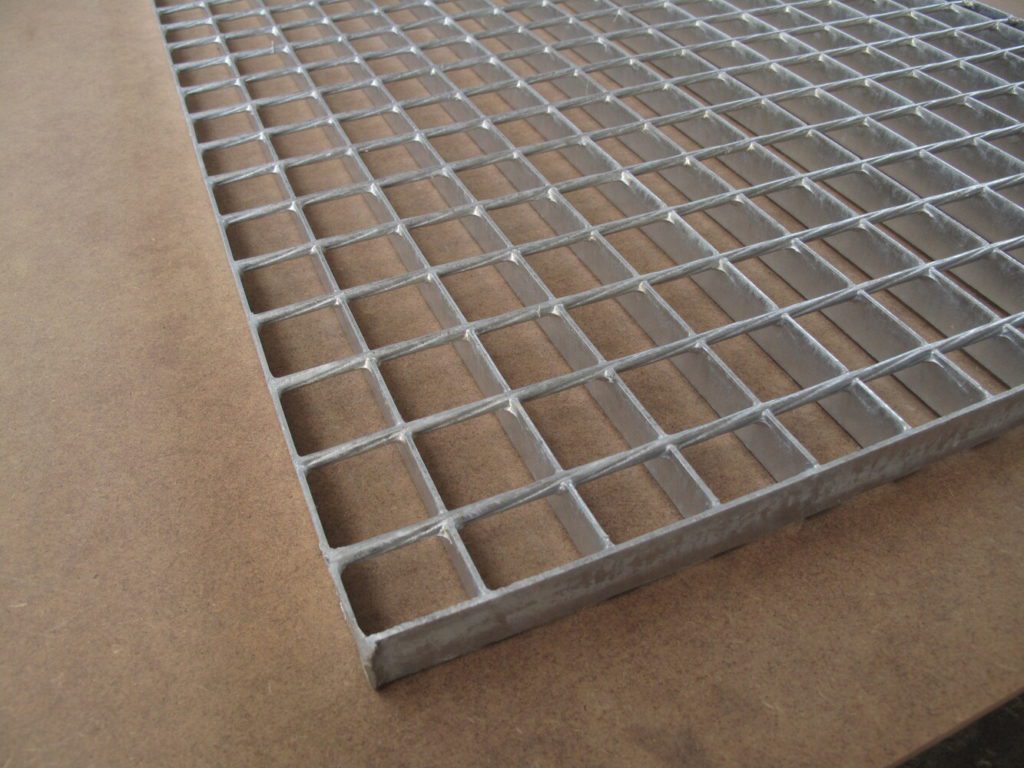

Krata zgrzewana: jak powstaje
Krata zgrzewana to krata pomostowa, w której pręty poprzeczne łączy się z płaskownikami nośnymi przez zgrzewanie punktowe (oporowe). W każdym miejscu styku pręt i płaskownik zostają trwale połączone, dzięki czemu panel jest sztywny w obu kierunkach. Na obwodzie przyspawa się obramowanie.
- płaskowniki nośne: wysokość 20, 25, 30, 40, 50, 60 lub 70 mm, grubość 2-5 mm,
- pręty poprzeczne: żłobione, okrągłe lub kwadratowe, średnica nominalna 4-8 mm,
- rozstaw płaskowników nośnych: 25,5, 34,3, 51,0 lub 68,6 mm; rozstaw prętów od 19,1 do 101,6 mm,
- odmiany: standardowa, antypoślizgowa (serrated) i zagęszczona (off-shore).
To najpopularniejsza odmiana kraty WEMA. Standardowe kraty zgrzewane z oczkiem 34×38 mm i stopnie schodowe trzymamy na magazynie, a pozostałe wykonujemy na zamówienie: kraty pomostowe zgrzewane i spawane.
Krata prasowana: jak powstaje
Krata prasowana (wciskana) to krata pomostowa, w której płaskowniki poprzeczne wciska się pod dużym naciskiem w wycięcia płaskowników nośnych. Elementy w obu kierunkach są płaskie, więc powierzchnia kraty jest równa i regularna. Na całym obwodzie krata ma obramowanie z płaskownika o grubości 2 lub 3 mm.
- płaskowniki nośne: wysokość 25, 30, 40 lub 50 mm, grubość 2 lub 3 mm,
- płaskowniki poprzeczne: 9 × 1,9 mm,
- rozstaw płaskowników nośnych: 22,2, 33,3, 44,4 lub 66,6 mm; rozstaw poprzecznych od 11,1 do 99,9 mm,
- odmiany antypoślizgowe: nacięcia na płaskownikach nośnych (X1), poprzecznych (X2) lub w obu kierunkach (X3).
Więcej: kraty prasowane Stolmex.
Porównanie w tabeli
| Cecha | Krata zgrzewana (KOZ) | Krata prasowana (KOP) |
|---|---|---|
| łączenie | zgrzewanie punktowe prętów z płaskownikami | wciskanie płaskowników poprzecznych w nacięcia płaskowników nośnych |
| poprzeczki | pręt 4-8 mm (żłobiony, okrągły, kwadratowy) | płaskownik 9 × 1,9 mm |
| płaskowniki nośne | 20-70 × 2-5 mm | 25-50 × 2-3 mm |
| rozstaw płaskowników nośnych | 25,5 / 34,3 / 51,0 / 68,6 mm | 22,2 / 33,3 / 44,4 / 66,6 mm |
| rozstaw poprzeczek | 19,1-101,6 mm | 11,1-99,9 mm |
| wygląd | techniczny, widoczne pręty poprzeczne | równa, regularna powierzchnia z płaskowników |
| antypoślizg | nacięcia na płaskownikach nośnych (XKOZ) | nacięcia na nośnych, poprzecznych lub obu (X1-X3KOP) |
| duże rozpiętości | tak, dzięki płaskownikom do 70×5 mm | ograniczone (płaskowniki do 50×3 mm) |
| z magazynu | tak (KOZ i SOZ, oczko 34×38) | na zamówienie |
| typowe zastosowania | pomosty i podesty przemysłowe, antresole, schody techniczne, kładki | architektura, elewacje, obiekty publiczne, strefy z ruchem w obuwiu na obcasach i wózkami |
Nośność: czy krata prasowana jest słabsza?
Nie. Nośność kraty pomostowej wynika z płaskowników nośnych: ich wysokości, grubości i liczby na metrze szerokości. Poprzeczki tylko rozkładają obciążenie. Dlatego tabele obciążeń Stolmex podają dla krat zgrzewanych (podziałka 34,3 mm) i prasowanych (podziałka 33,3 mm) praktycznie te same wartości dla tych samych płaskowników. Przykład: płaskownik 40×3 przy podporach co 1000 mm to w obu tabelach 2985 daN/m² obciążenia równomiernego i 445 daN siły skupionej.
Różnica pojawia się przy dużych rozpiętościach i obciążeniach. Krata prasowana kończy się na płaskowniku 50×3, a zgrzewana idzie aż do 70×5, więc przy podporach rozstawionych co 2 m i więcej albo przy ciężkich obciążeniach zostaje zwykle krata zgrzewana. Jak dobrać płaskownik do rozstawu podpór, pokazujemy w artykule nośność kraty pomostowej.
A co z kratą spawaną?
Oprócz zgrzewania Stolmex łączy płaskowniki nośne z prętami poprzecznymi także spawaniem półautomatycznym w osłonie CO2. Jeśli w ofercie pojawia się krata spawana, pamiętaj, że tabela obciążeń przewiduje dla niej obniżenie nośności: od 7,4% przy płaskowniku o wysokości 70 mm do 26% przy 20 mm (dla 30 mm jest to 17,3%). Przy doborze przekroju trzeba to uwzględnić.
Kiedy wybrać kratę zgrzewaną
- pomosty technologiczne, podesty obsługowe, ciągi komunikacyjne w zakładach,
- antresole i regały magazynowe (kraty regałowe),
- duże rozstawy podpór i ciężkie obciążenia, w tym ruch kołowy po indywidualnym doborze,
- gdy liczy się czas: standardowe wymiary są dostępne od ręki z magazynu,
- gdy potrzebna jest krata zagęszczona (off-shore), przez którą nie przelatują drobne przedmioty.
Kiedy wybrać kratę prasowaną
- elewacje, osłony, balkony i elementy architektury, gdzie krata jest widoczna,
- obiekty publiczne, galerie handlowe, kładki miejskie: gęste oczko jest wygodniejsze dla obuwia na obcasach i wózków dziecięcych,
- miejsca, gdzie jeżdżą wózki z małymi kółkami,
- nawierzchnie, które mają być antypoślizgowe w obu kierunkach (X3KOP),

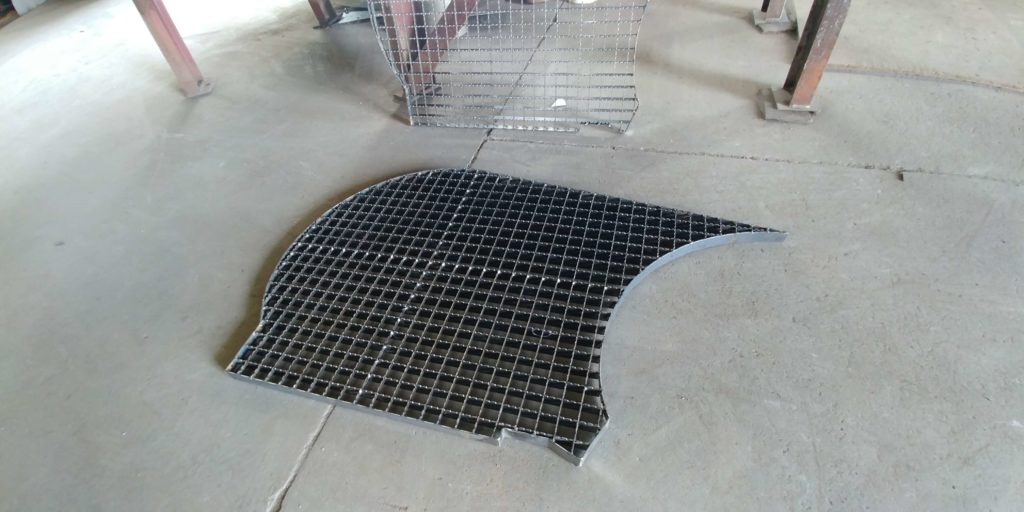

- elementy o nietypowych kształtach widoczne na co dzień, np. podesty wokół drzew, studzienek czy słupów.
Stopnie schodowe: SOZ czy SOP
Ta sama zasada dotyczy stopni schodowych. Stopnie zgrzewane (SOZ) to standard schodów technicznych i zewnętrznych. Z magazynu dostępne są w długościach 800 i 1000 mm i głębokościach 240 i 270 mm, z perforowaną listwą antypoślizgową i blachami bocznymi z otworami montażowymi. Stopnie prasowane (SOP) wybiera się tam, gdzie schody mają też dobrze wyglądać albo gdzie potrzebne jest gęste oczko. Wymiary obu typów zebraliśmy w artykule wymiary krat pomostowych i stopni.
Zgrzewana czy prasowana do Twojego projektu? Opisz zastosowanie, rozstaw podpór i wymiary przez formularz kontaktowy, a doradzimy technologię i przekrój. Co przygotować do zapytania, podpowiadamy w tekście krata pomostowa na wymiar.
Najczęstsze pytania
Która krata jest mocniejsza: zgrzewana czy prasowana?
Przy tym samym płaskowniku nośnym, podziałce i rozstawie podpór obie przenoszą według tabel Stolmex praktycznie takie same obciążenia. Krata zgrzewana ma jednak większy wybór płaskowników (do 70×5 mm), więc przy dużych rozpiętościach i ciężkich obciążeniach daje więcej możliwości.
Która krata jest tańsza?
Cena zależy przede wszystkim od masy stali, wymiaru i wykończenia. Standardowe kraty zgrzewane z oczkiem 34×38 mm są produkowane seryjnie i dostępne z magazynu, co zwykle przekłada się na korzystniejszą cenę i krótszy termin. Kratę prasowaną wybiera się raczej ze względu na wygląd i gęste oczko.
Czy kratę prasowaną można ocynkować?
Tak. Kraty prasowane ze stali S235JR zabezpiecza się powłoką cynkową nakładaną ogniowo, tak samo jak zgrzewane. Wykonuje się je też ze stali nierdzewnej i kwasoodpornej.
Co oznaczają symbole X1KOP, X2KOP i X3KOP?
To kraty prasowane antypoślizgowe: X1 ma nacięcia na płaskownikach nośnych, X2 na płaskownikach poprzecznych, a X3 w obu kierunkach.
Czy krata zgrzewana nadaje się do budynków publicznych?
Tak, jest powszechnie stosowana na schodach zewnętrznych, kładkach i podestach. Jeśli jednak krata ma być elementem wystroju albo będą po niej chodzić osoby w obuwiu na obcasach, częściej wybiera się kratę prasowaną z gęstym oczkiem.
Źródła
- Stolmex: kraty zgrzewane i spawane, kraty prasowane, oznakowanie asortymentu.
- Stolmex: tabele obciążeń krat KOZ (a = 34,3 mm) i KOP (a = 33,3 mm), 2023, dział dla klienta.
Stan na październik 2026 r. Artykuł ma charakter informacyjny. Dobór kraty do konkretnej konstrukcji powinien wynikać z obliczeń.
